| 品牌：上海卓特 | 型号：D671X | 结构形式：垂直板式 |
| 3C阀门类别：工业 | 加工定制：是 | 材质：铸铁 |
| 连接形式：对夹 | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：气动 | 零部件及配件：执行器 | 用途：截止 |
| 类型(通道位置)：二通式 | 口径：DN100 | 公称通径：50-600 |
| 安装尺寸：中型 | 规格：50-600 |

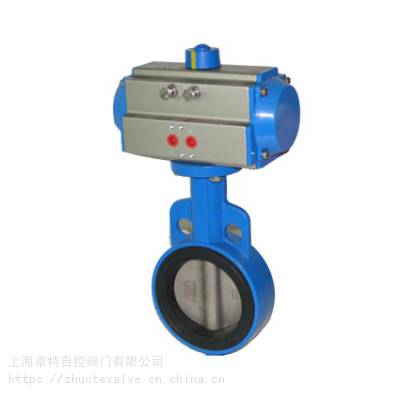

●气动中线蝶阀 的产品特点
1、气动执行器采用挤压的高强度铝质缸体，内表面细磨精加工及硬质阳极化处理，摩擦系数小，使用寿命长，抗腐蚀性能强；双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，使用寿命长、动作迅速；高精度齿轮和齿条，啮合间隙小、精度高，输出功率大；全面符合的国际规范：输出轴槽、螺孔；顶部安装孔尺寸符合NAMUR标准；气源接口尺寸符合NAMUR标准；底部安装孔尺寸符合***5211、DIN3337标准,方便安装电磁阀、限位开关等附件。
2、安装双作用气动执行器和二位五通电磁换向阀，可以控制阀门的开和关；安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门的开和关，而且能在气源发生故障时，阀门会自动停在预设的开或关的安全位置。
●气动中线蝶阀 技术参数
公称通径：DN50-600（mm）
公称压力：1.0-1.6MPa
连接法兰：JB/T74-90 GB9113.1-9113.26
连接方式：对夹、法兰
阀体材料：HT200、QT400、不锈钢
阀板材料：QT400、铝青铜、尼龙11、不锈钢
阀座：NBR、EPDM
●气动中线蝶阀 安装执行器及附件：
电动执行器、气动执行器、手操机构限位开关、电磁换向阀、气源处理三联件
●气动中线蝶阀 适用介质
水、污水、空气、天然气、油品、一般化学介质等。
